Описание

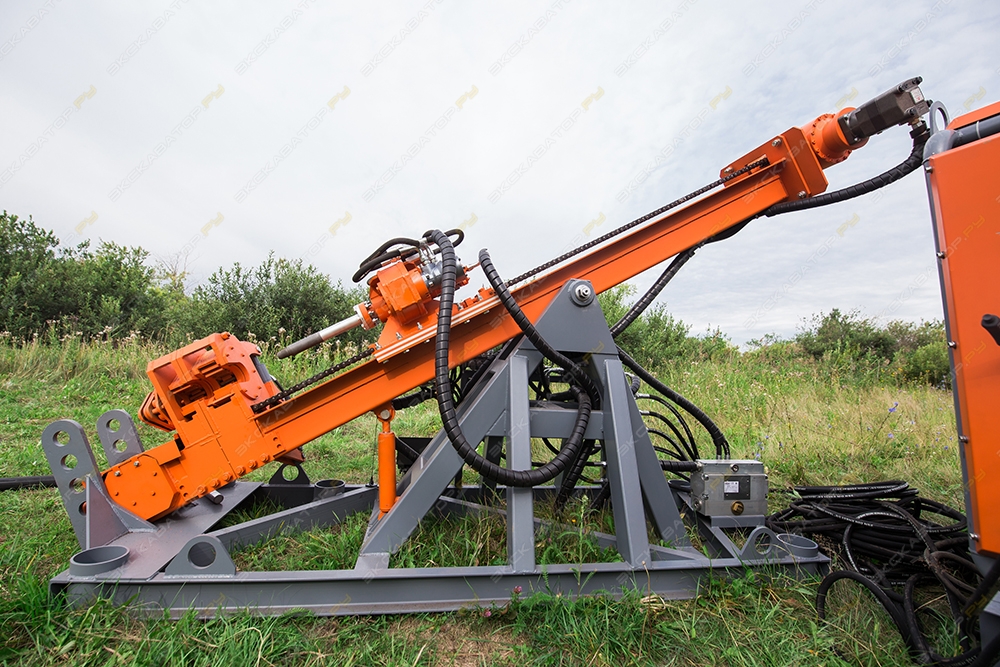

Лафетная установка ГНБ является альтернативой буровому комплексу ГНБ. По мощности и ресурсам буровой лафет не уступает установке ГНБ на гусеничном шасси, а работу может производить как с поверхности, так и из приямка. Так как буровые лафеты не имеют гусеничного шасси и автоматической подачи штанг, цена за данные установки существенно ниже. Также данная модель имеет множество комплектаций, заказчик может сам выбрать двигатель, буровой насос и систему анкерения, индивидуальные предложения по инструменту.
Технические характеристики
Операционный
Вес буровой установки (кг) 5000
Размеры буровой установки (Д/Ш/В): 4000/1200/2200 мм
Размеры насосной станции высокого давления (Д/Ш/В): 2200/820/1800
Max. Длина бурения (м) 150
Max. Расширение (мм) 400
Анкерная система 4 винтовые анкеры

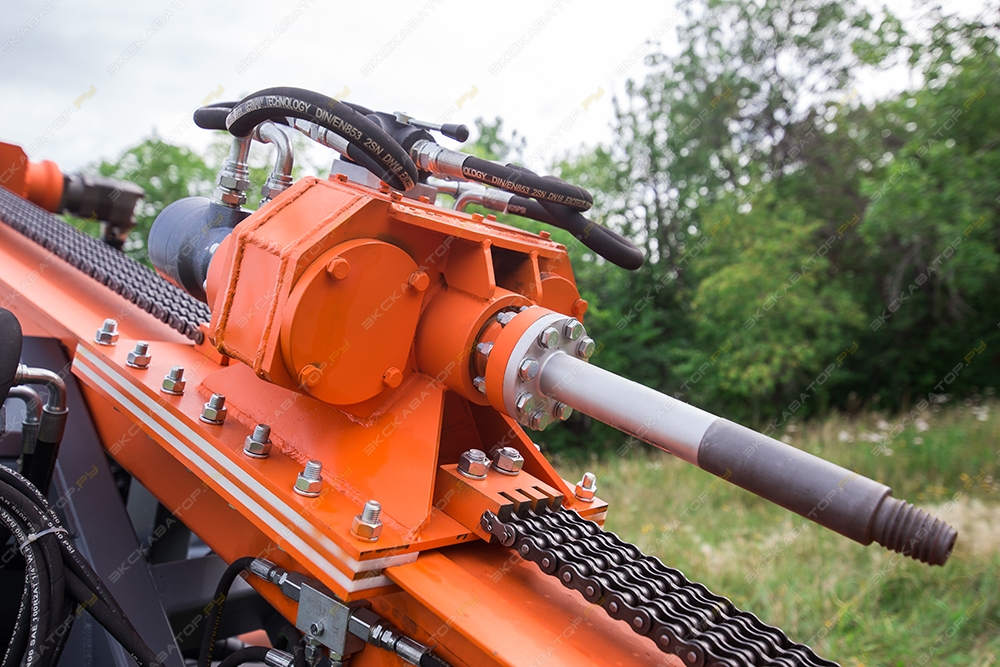

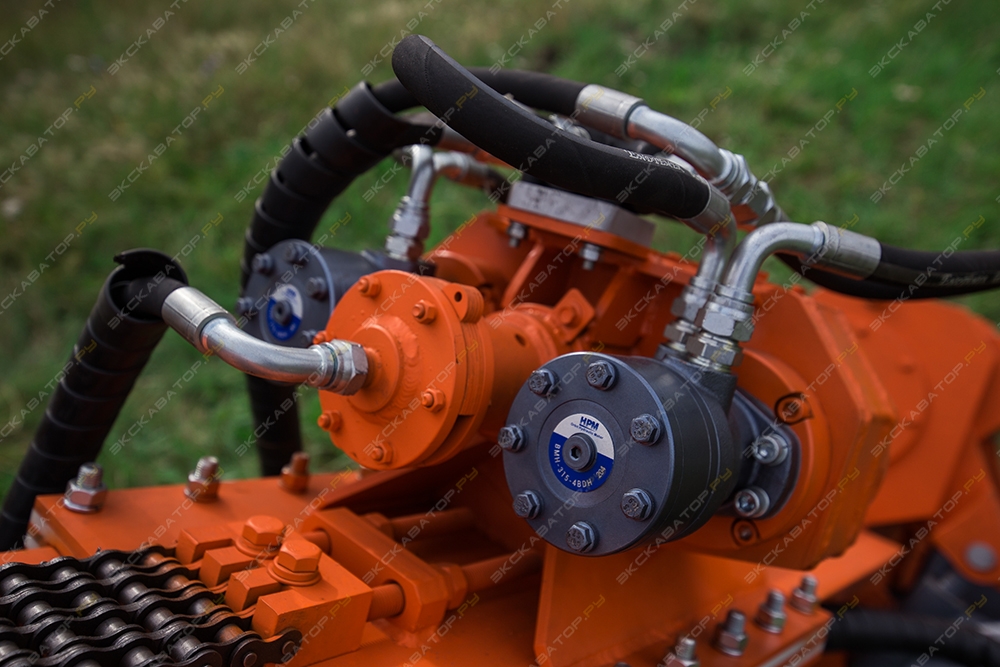

Вращатель:
Мах. крутящий момент (Нм) 4000
Скорость вращения, об / мин
- I привод 2100 Нm до 175 об/мин
- II привод 4200 Нm до 85 об/мин

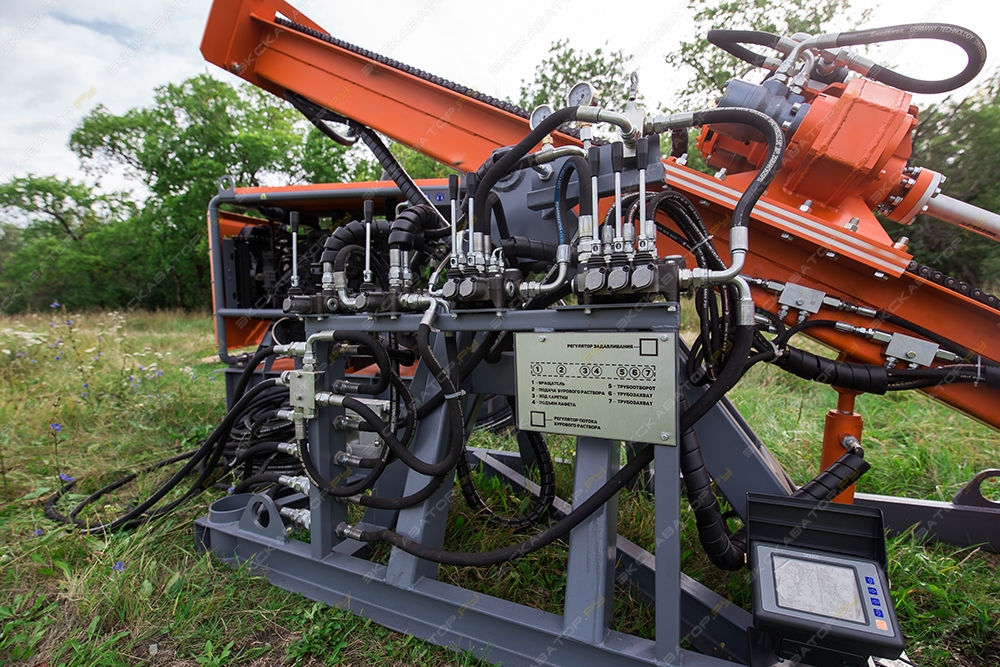

Маслостанция:
Модель двигателя Д-245
Тип двигателя Дизель
Давление гидравлической системы (бар) 200/140, 200/120, 190
Мощность двигателя (кВт) 77 кВт (105 л.с.)
Штанга:
Длина (мм) до 1830
Диаметр (мм) 48-50
Тяговая система буровых штанг
Мощность тяги, (кН) 8000
Скорость передвижения, (м/с) 0,2-1
Мачта
Автоматическая система подачи стержней нет
Угол сверления 19, 22, 24, 27, 29°
