Под заказ. Возможна продажа в лизинг. Готова к эксплуатации.

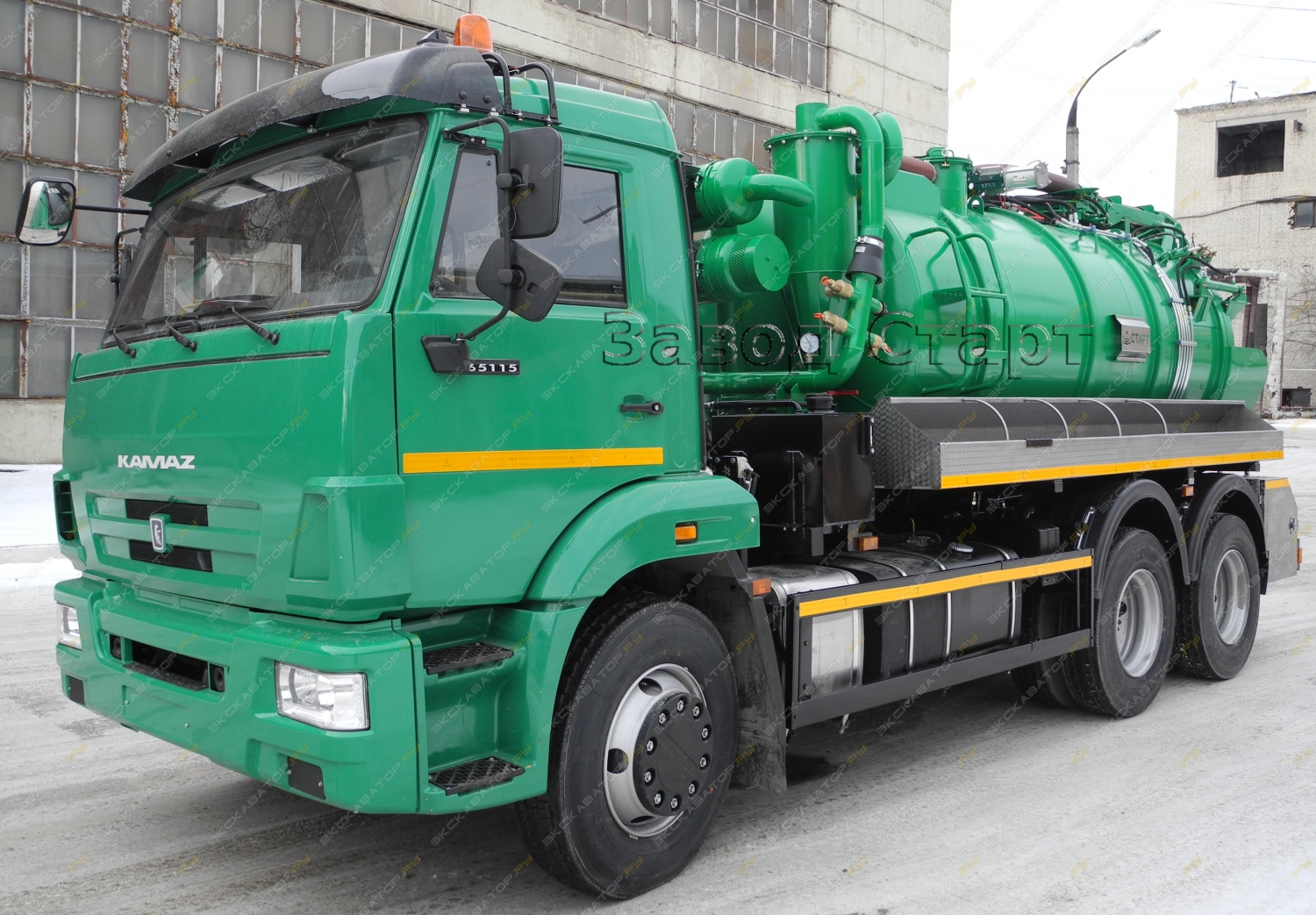

Илососная машина 5686-22 (АКС-8/1-65115) предназначена для очистки колодцев, ливневых и канализационных сетей, отстойников от ила и транспортировки собранной массы к местам утилизации, а так же может применяться и в других отраслях, где требуется забор, перевозка различных жидких продуктов.
Шасси
- КАМАЗ- 65115-3082-50;
- Двигатель - КАМАЗ 740.705-300 (Е-5);
- Мощность – 300 л.с.;
- КПП – Механическая, ZF9;
- Колесная формула – 6х4;
- Колесная база: 3 690 мм расстояние между первой и второй осью; 1320 мм между второй и третьей осью;
- Объем топливного бака – 350 л.;
Отсек для ила
- Объем отсека для ила: 8 000 литров;
- Сечение цистерны – Круг;
- Усиление цистерны – наружные шпангоуты;
- Материал изготовления цистерны в том числе переднее и заднее дно: Сталь 09Г2С;
- Толщина материала цистерны 6 мм;

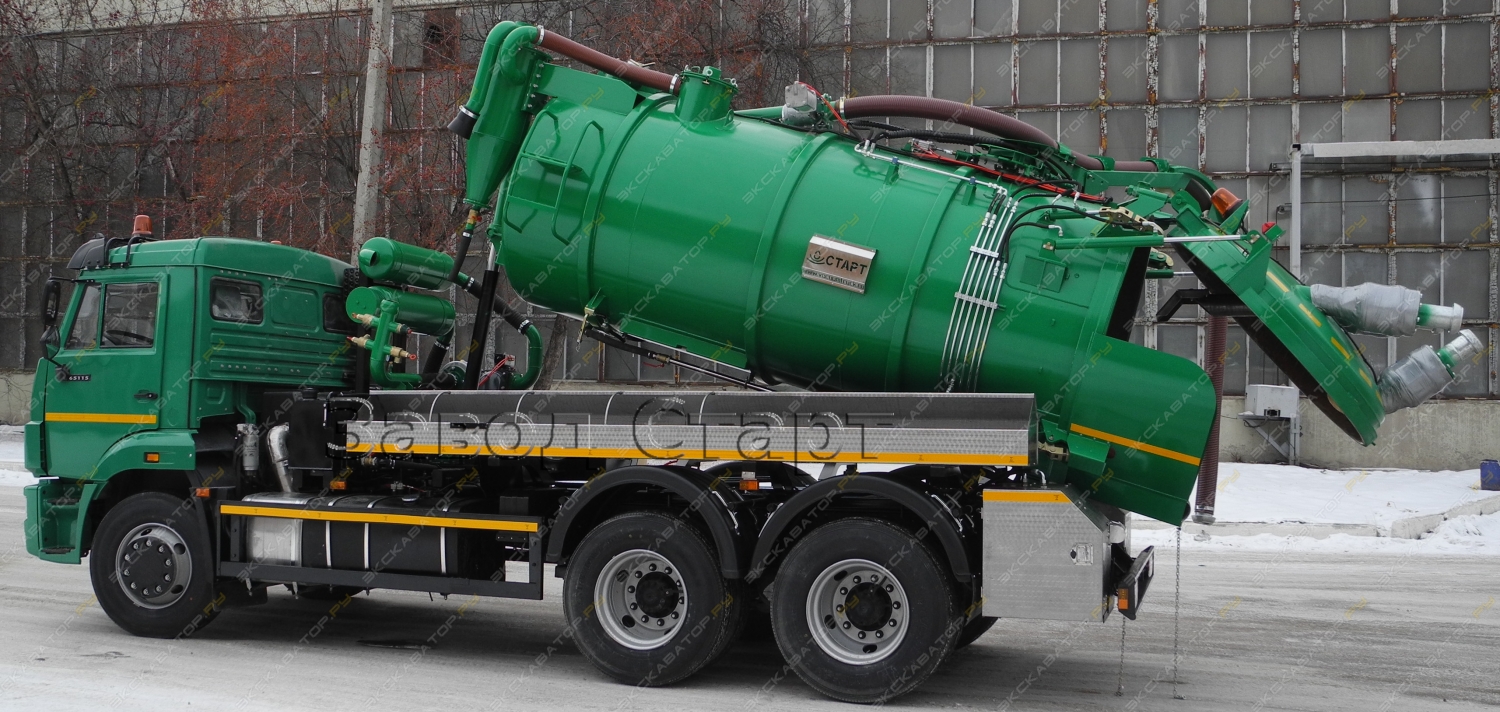

- Цистерна самосвального типа: Подъем и опускание цистерны осуществляется при помощи гидроцилиндра имеющего обратный клапан для защиты от опускания цистерны при отказе гидросистемы;
- Подставка (упор) – Подставка под цистерну при проведении профилактических или ремонтных работах;
- В передней части цистерны установлен высокоэффективный фильтр типа «Циклон». Циклон оснащен: Клапан перекрывающий всасывающую магистраль при предельном наполнении циклона водой; датчик отключающий привод вакуумного насоса в случае предельного заполнения циклона водой, устройство слива конденсата (воды) из циклона;
- На вакуумной магистрали установлены предохранительный клапан от избыточного давления и предохранительный клапан от избыточного разряжения;

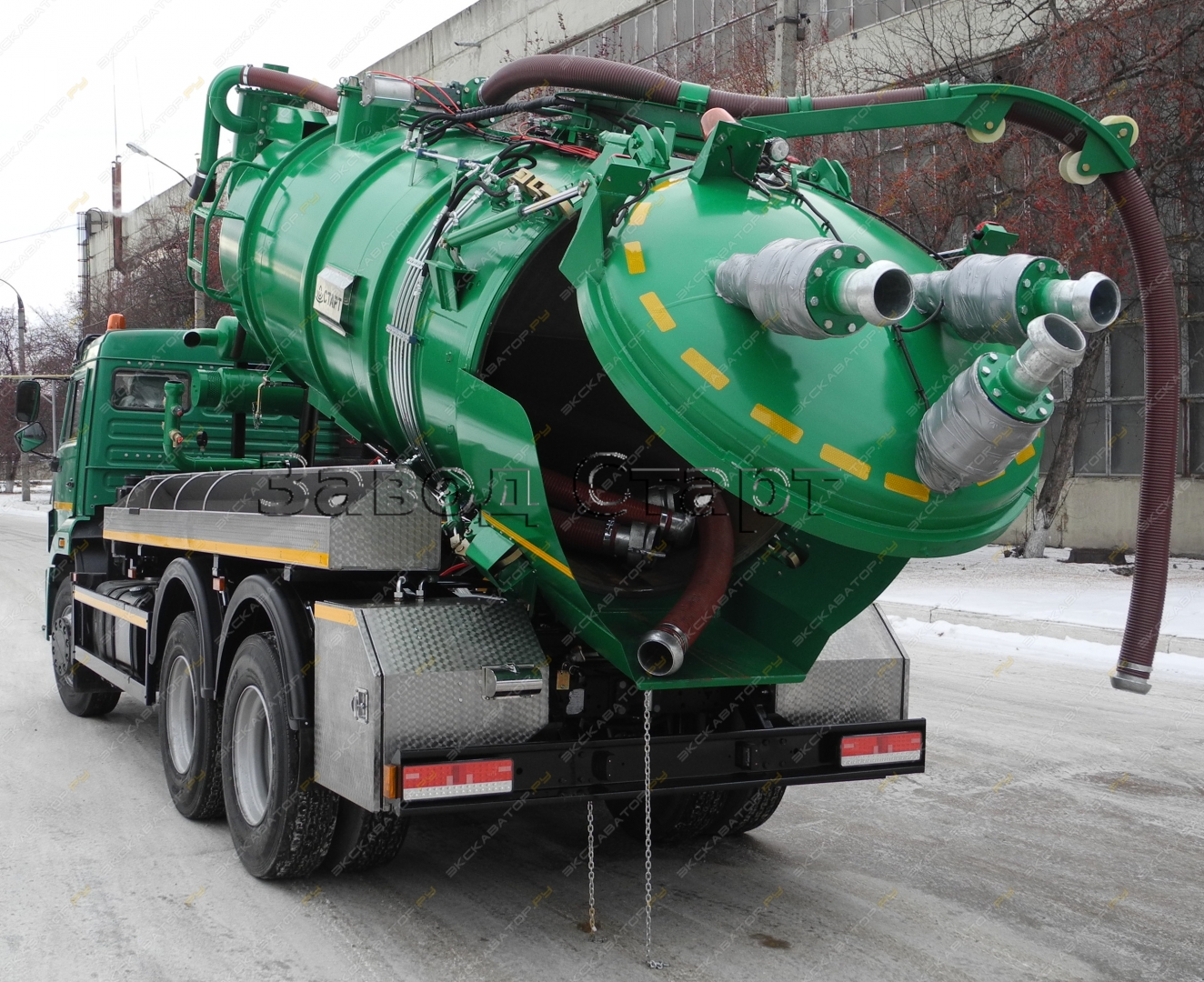

- Открывающаяся задняя крышка цистерны с 4-я прижимными гидравлическими замками кулачкового типа. Крышка открывается с помощью двух гидроцилиндров;
- На задней крышке расположена всасывающая, сливная и дренажная задвижки шарового типа ДУ-125 c БРС Perrot (Патрубки оснащены электроподогревом);
- На заднем дне цистерны встроен стрелочный уровнемер с поплавком и штангой из нержавеющей стали AISI304;
- Технологическая горловина иловой цистерны: состоит из патрубка для отвода из цистерны воздуха, устройством защиты от попадания влаги в насосную группу (клапан), датчик отключающий привод вакуумного насоса при придельном наполнении цистерны;
- С левого бока цистерны в нижней части установлен пенал из нержавеющей стали AISI304 под укладку напорновсасывающих рукавов. С правой стороны цистерны установлен ящик из нержавеющей стали AISI304 с запирающимися на замок дверцами под укладку инвентаря;
- На заднем свесе с правой стороны установлен ящик под инструменты. Материал ящика нержавеющая сталь AISI304;
- Сливной фартук - широкий, изготовлен из нержавеющей стали;
Отсеки для воды
- Отсек под воду является продолжение иловой цистерны с жесткой сферической перегородкой;
- Объем отсека для воды 1 000 л;
- Материал изготовления: Сталь 09Г2С;
- Отсек оборудован дыхательным устройством;
- Датчик минимального уровня воды для автоматической остановки насоса высокого давления;
- Заполнение баков водой через соединение с гидрантом и наливом через верхнюю горловину с крышкой диаметром 300 мм;
- Измеритель уровня воды в баках типа «колонны»;
Вакуумная система
- Тип насоса: Роторно-кулачковый PVT-280;
- Максимальная производительность насоса: 1 850 м3/час;
- Максимальный уровень вакуума: 93%;
- Тип охлаждение насоса: эжекционное;
- Всасывающий фильтр: Фильтр тонкой отчистки;
- Переключение вакуум/давление: пневматически;
- Привод вакуумного насоса: Механический через муфту пневмосцепления;
- Максимальное давление создаваемое в иловой цистерне: 0,5 Бар.;
- Давление в цистерне создается при положении цистерны (опущена);
Насос высокого давления
- Насос высокого давления: Плунжерный;
- Производительность насоса: 100 л/мин;
- Давление насоса:10 МПа;
- Привод водяного насоса: гидравлический;
- Элементы водяной системы, такие как насос, фильтр, манометр, регулятор давления, барабан с рукавом высокого давления расположены в ящике. Расположение ящик на заднем свесе с левой стороны. Материал ящика нержавеющая сталь AISI304;
- Система продувки водяной системы, насоса высокого давления и рукава высокого давления;
Консоль поворотная:
- Угол поворота, n: 60 в обе стороны относительно центральной линии автоцистерны.
Барабан с рукавом высокого давления
- Диаметр рукава 1/2"
- Длина рукава 20 м.
Гидросмыв
- В передней части илового отсека снизу установлены форсунки для облегчения выгрузки илового осадка.
Гидравлическая система
- Маслобак с индикатором уровня масла, масляным фильтром и заливной горловиной с клапаном;
- Регулятор давления в гидросистеме;
- Манометр для измерения давления в гидросистеме;
- Металлические трубки и рукава высокого давления;
- Гидроцилиндры для поднятия цистерны и открывания заднего дна;
- Четыре гидравлических замка для фиксации заднего днища.
Пневмосистема
- Управление (включение/отключение) муфты привода вакуумного насоса;
- Управление переключением вакуумного насоса на вакуум или давление;
- Система продувки водяной системы, насоса высокого давления и рукава высокого давления;
Комплектность поставки
- Рукав напорно-всасывающий 4 м. – 4 шт.;
- Монитор-пистолет - 1шт.;
- Рукав для заправки машины водой - 10м.;
- Переходник 120*100 Perro.
